Étude de casRemettre en question une sélection de batteries maritimes selon l'autonomie et l'accès de service

Avis d'indépendance et de marques de commerce: threephaseups.ca est une publication technique indépendante. Le site n'est pas affilié, approuvé ni commandité par un fabricant d'onduleurs ou de batteries. Les noms de produits et les marques de commerce appartiennent à leurs propriétaires respectifs et servent uniquement à identifier l'équipement et les preuves techniques.

Une proposition anonymisée pour une infrastructure maritime est arrivée chez GDF Technologies avec une sélection de batteries qui semblait prudente au mauvais endroit. Un bloc à bornes frontales plus grand paraissait pouvoir fournir une meilleure autonomie dans l'espace disponible, mais n'avait pas été retenu. GDF a contesté le dimensionnement et demandé sa base de décision. Le dossier ne nomme ni l'opérateur, ni le site, ni l'onduleur, ni l'armoire, ni le bloc, ni la charge, ni l'autonomie ni le résultat d'achat. Il consigne une question d'ingénierie au stade de la proposition, non un résultat installé.

Cette limite est essentielle. Aucune amélioration d'autonomie n'est revendiquée et aucune batterie exacte n'est recommandée. Le cas montre comment vérifier si une chaîne utilise efficacement l'armoire tout en respectant la tension, la décharge, le poids, la chaleur, la protection, l'accès aux bornes et l'entretien.

Problème d'exploitation

Les propositions sont souvent résumées par la tension et les ampères-heures. Ces valeurs ne suffisent pas à l'autonomie d'un onduleur. Une charge presque à puissance constante tire davantage de courant lorsque la tension baisse. Le bloc doit être comparé aux données de puissance constante du fabricant pour la durée, la tension finale et la température requises. Le nombre de blocs doit correspondre au bus CC et à la plage approuvée. Le vieillissement, la température et la marge de conception doivent rester séparés afin de pouvoir auditer la réserve [1].

Une infrastructure maritime ajoute des contraintes pratiques: local électrique limité, accès, corrosion, ventilation, charge structurale et fenêtres d'intervention. Une batterie offrant plus d'autonomie sur papier peut être inadaptée si elle inverse les bornes, empêche le retrait, dépasse la charge d'une tablette, gêne le rayon des câbles, augmente le courant de défaut au-delà de la protection ou ne peut être entretenue par l'avant.

Les batteries à bornes frontales placent les deux bornes sur la face accessible. Dans une armoire bien conçue, elles facilitent l'inspection, le serrage et les mesures ohmiques, tout en utilisant efficacement une armoire étroite. Elles ne sont pas automatiquement supérieures; le modèle et l'enveloppe exigent toujours une vérification [2].

La conception ne se termine pas lorsque le calcul d'énergie réussit. Le service électrique, l'armoire, la protection et l'accès doivent réussir ensemble.

Pourquoi le bloc plus grand a été questionné

La note indique que GDF a demandé pourquoi les plus grands blocs à bornes frontales n'avaient pas été choisis alors qu'ils semblaient offrir une meilleure autonomie pour le même encombrement [3]. Le mot "semblaient" est exact. Un modèle plus grand peut avoir une meilleure table de décharge, mais son avantage dépend du point de calcul. Ses dimensions et son poids peuvent réduire le nombre de blocs ou dépasser une limite. Sa résistance interne peut modifier le courant de court-circuit. Une capacité accrue peut aussi prolonger la recharge au-delà du besoin d'exploitation.

La question n'était donc pas une attaque contre le jugement du fournisseur. Elle demandait quelle contrainte rendait le petit bloc plus conforme. La réponse peut être la tablette, le nombre de blocs, le chargeur, l'ancrage, une exigence de classification, le stock, l'accès, le courant de défaut ou la liste approuvée de l'armoire. Sans contrainte documentée, le bloc plus grand mérite une comparaison complète.

Base de conception requise

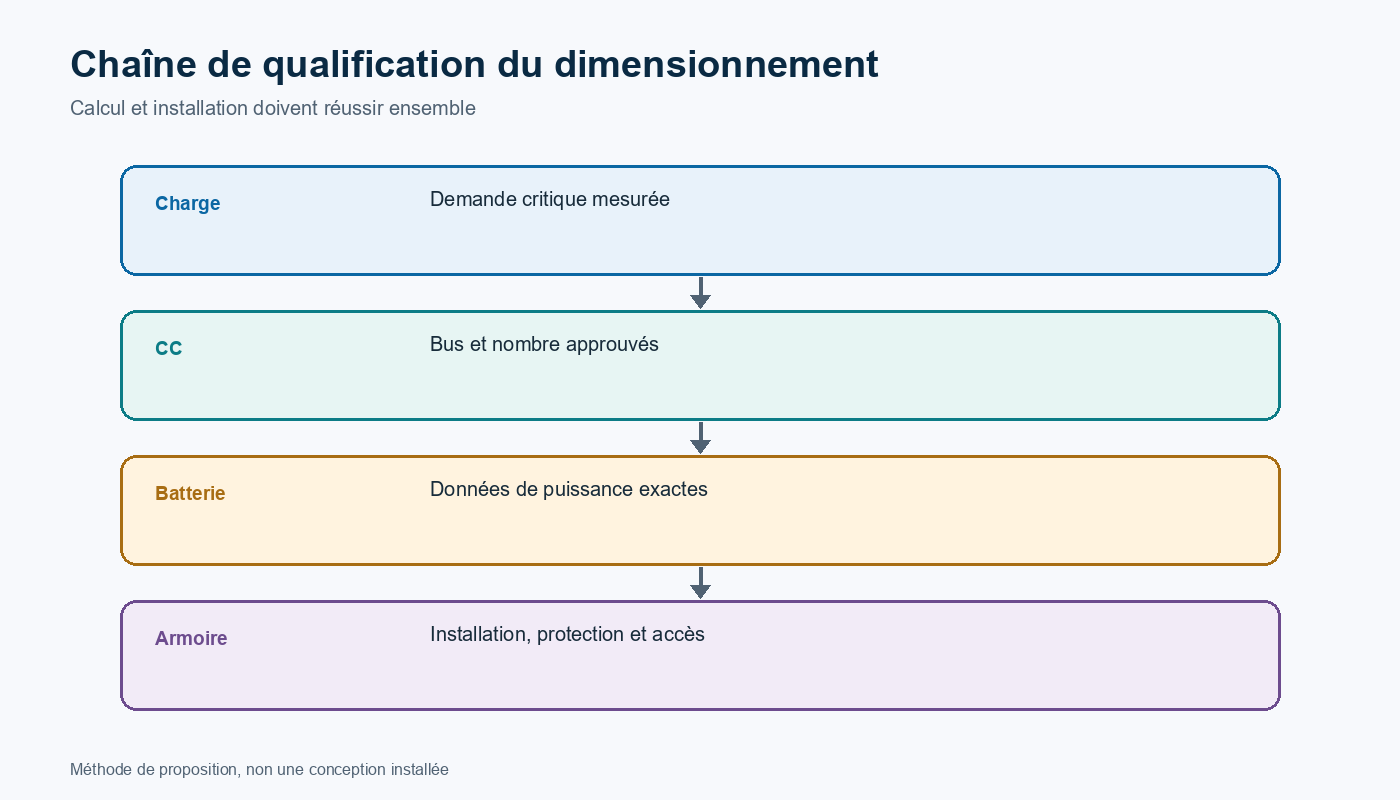

La proposition doit indiquer la charge critique mesurée ou justifiée, le rendement de l'onduleur sur batteries, l'autonomie, le bus CC, la tension finale, le nombre de blocs, les chaînes, la température, le facteur de vieillissement, la marge et l'objectif de recharge. Chaque entrée doit avoir une source. Une autonomie demandée n'est pas une charge vérifiée, et la plaque de l'onduleur n'est pas la charge batterie.

La table exacte fournit ensuite les watts par bloc ou par élément à la durée et à la tension retenues. Il faut conserver la révision et la température de la table. Toute interpolation doit être documentée. La durée de vie de conception ne remplace pas une donnée d'autonomie et ne fixe pas la date de remplacement.

La référence GDF souligne qu'une batterie suffisante au calcul n'est pas une conception terminée tant que la quantité, l'orientation, les bornes, les dégagements, le poids, la chaleur, les câbles, la protection et le service ne sont pas vérifiés [1].

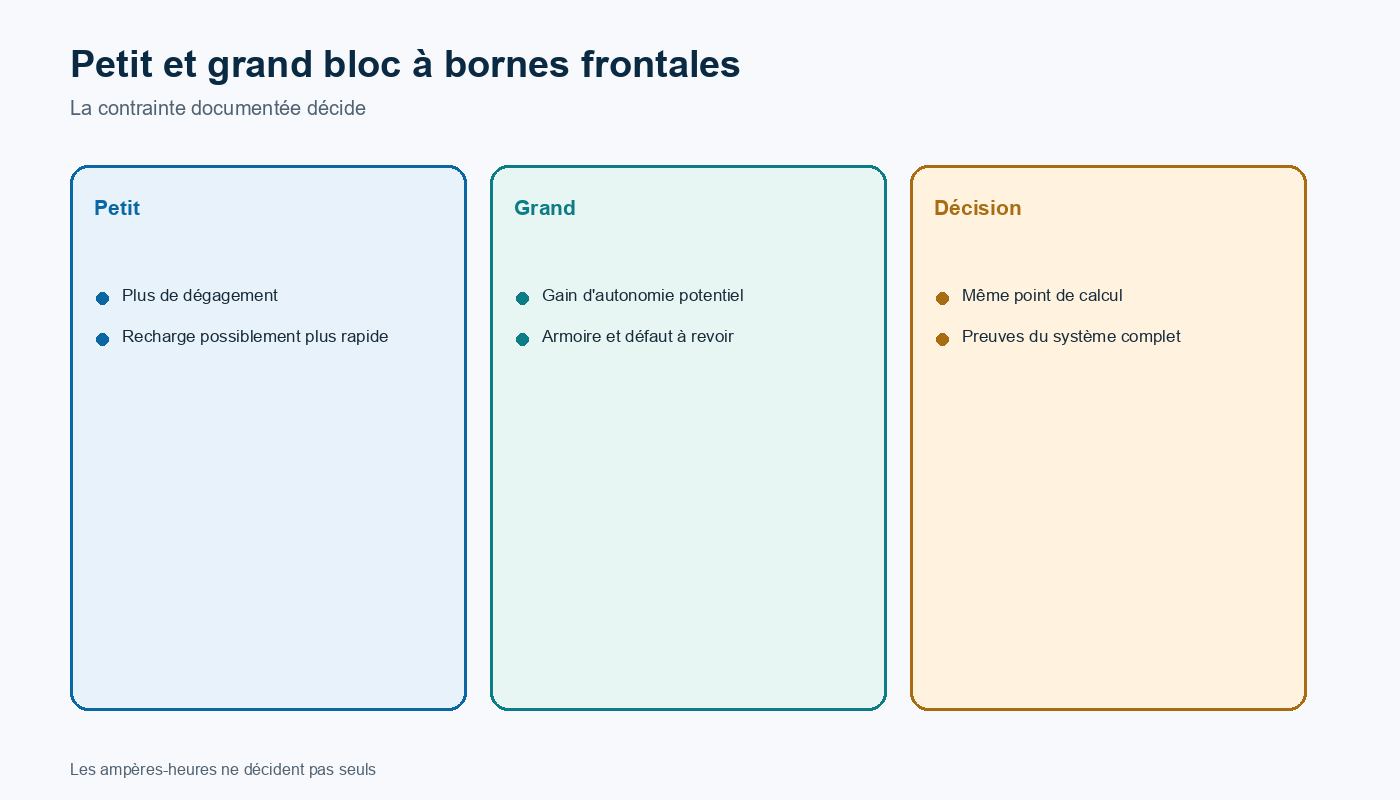

Comparaison des deux voies

Le petit bloc peut être le bon choix s'il est le seul approuvé pour l'armoire, satisfait l'autonomie avec marge, respecte la recharge et conserve les limites structurales et électriques. Son énergie plus faible peut aussi réduire le courant de défaut ou le risque de manutention.

Le grand bloc peut être préférable s'il entre dans la même armoire sans réduire le nombre de blocs, offre une meilleure puissance constante au point exact, respecte la protection et le chargeur, et augmente l'autonomie sans bloquer le service. La comparaison doit utiliser la même charge, la même tension finale, la même température et les mêmes facteurs.

Le grand bloc doit gagner par une comparaison complète, non par les ampères-heures seulement. Le petit bloc reste valide lorsqu'une contrainte documentée gouverne.

Les installations qui exigent une vérification terrain peuvent recourir au service de remplacement et de réparation de batteries UPS de GDF Technologies pour les mesures et la confirmation de l'armoire. Cette page est une voie contextuelle, non la source du cas anonyme.

Pour une estimation préliminaire, le calculateur d'autonomie UPS de UPSPLUSBATTERY aide à organiser la charge et la durée. Le résultat reste préliminaire. Le choix final exige la plage CC approuvée et les données de décharge exactes.

Contraintes maritimes à consigner

Le relevé du site doit noter la température, la ventilation, la corrosion, le risque d'eau ou de sel, la capacité du plancher et des tablettes, l'ancrage, le chemin de transport, le levage, l'espace de travail et les exigences de l'autorité. Une installation maritime peut aussi imposer des fenêtres restreintes qui rendent la recharge ou l'entretien plus important qu'un faible gain d'autonomie.

L'armoire doit être vérifiée à partir de dessins contrôlés et confirmée sur place. Dire que le grand bloc "entre" exige la quantité, l'orientation, les bornes, les tablettes, les câbles, la protection, la chaleur et le chemin de retrait. Une confirmation du fabricant doit nommer le modèle de batterie et la révision du dessin.

Vérification après un changement approuvé

La réception vérifie le modèle, la quantité, le code de date, l'état et les lots. L'installation consigne la polarité, la séquence, le serrage, les câbles, la protection, les points de surveillance et les valeurs initiales. La mise en service confirme le chargeur, les alarmes, la détection et l'état rétabli.

Un essai contrôlé est la meilleure preuve d'autonomie, mais il doit être autorisé. Le dossier comprend la charge, l'état de charge, la température, la tension initiale, les mesures, le critère d'arrêt, le temps et la récupération. Si le site accepte seulement un essai fonctionnel ou un calcul, le rapport doit employer ce terme et ne pas dire que l'autonomie a été constatée.

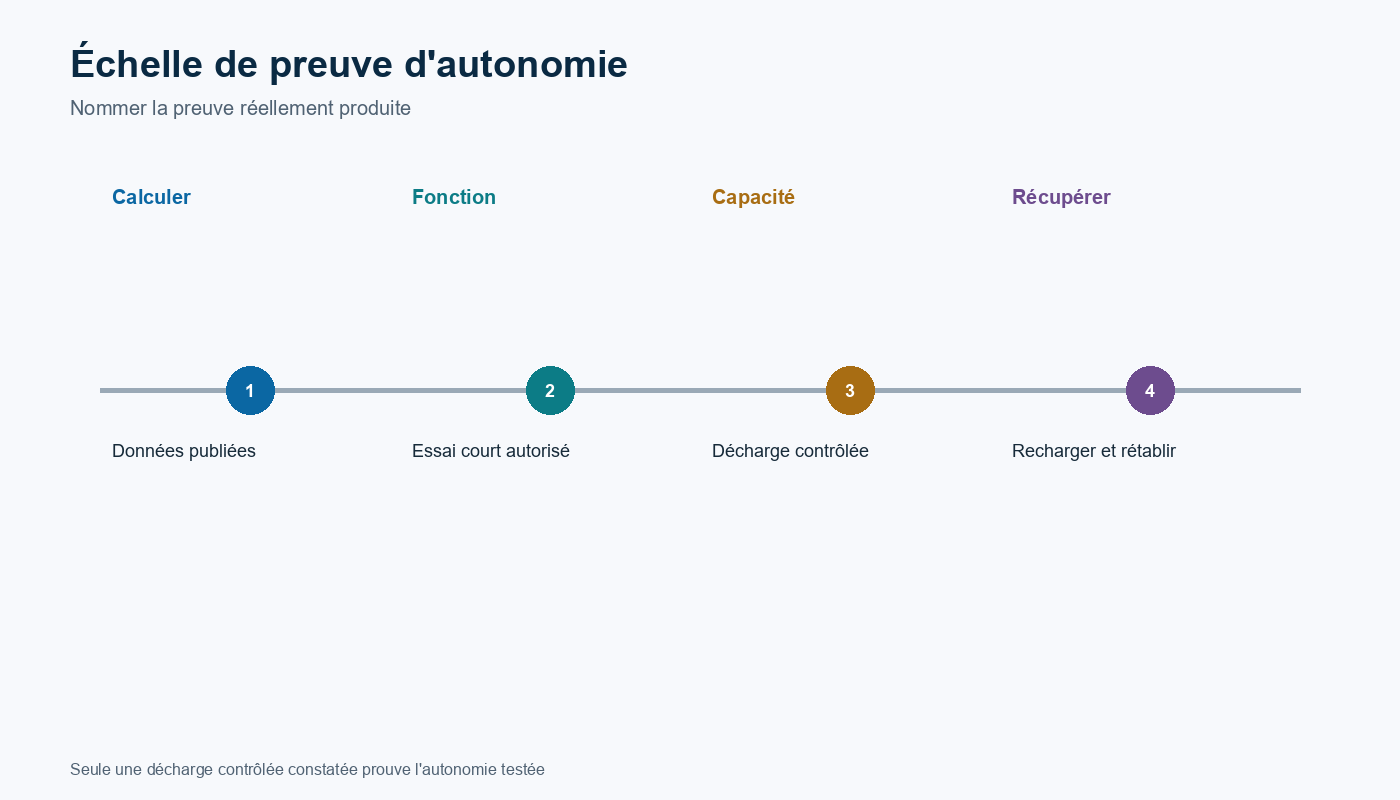

L'autonomie calculée, l'essai fonctionnel et la décharge constatée sont trois classes de preuve. Le rapport nomme celle qui a été réalisée.

Résultat et limites

La preuve terrain soutient un événement: GDF a contesté un dimensionnement maritime et demandé pourquoi le plus grand bloc à bornes frontales n'avait pas été choisi alors qu'il semblait offrir une meilleure densité d'autonomie [3]. Elle soutient une règle plus étroite: exiger une comparaison documentée de l'accès de service et du système complet, puis remettre en question un dimensionnement qui pourrait laisser une autonomie utile inexploitée.

Elle ne soutient aucun modèle, aucune autonomie, aucun choix final, aucune installation et aucun résultat. La proposition pouvait contenir une contrainte valable absente de la note courte. Tout nouveau projet doit refaire la comparaison complète plutôt que copier une conclusion apparente.

Renseignements requis avant le choix

Le choix final reste ouvert jusqu'à ce que la charge mesurée, l'autonomie, les limites CC, les tables, les facteurs, le dessin d'armoire, l'arrangement, les limites structurales, les câbles, la protection, la recharge, l'environnement et la vérification soient consignés. Le bon modèle satisfait l'autonomie et la récupération tout en respectant l'armoire, la protection et le chemin de service. Plus de capacité n'est utile que si tout le système peut l'accepter.
