Dossier techniqueChoisir un volant d'inertie, une batterie ou un supercondensateur pour l'autonomie d'un onduleur triphasé
Ride-through technology should follow duration, power, cycling, generator behaviour, temperature, maintenance and critical-load reserve.
Avis d'indépendance et de marques de commerce : ce site est une publication technique indépendante. Il n'est pas affilié aux fabricants nommés, ni approuvé ou commandité par eux. Les noms de fabricants et de produits sont les marques de commerce ou la propriété de leurs titulaires respectifs et servent uniquement à identifier les preuves publiques.
La technologie d'autonomie doit suivre la durée, la puissance, le cyclage, le comportement de la génératrice, la température, l'entretien et la réserve de la charge critique. [1] [2] [3] [4]
Décision d'exploitation
La décision commence par la fonction à maintenir, le temps de soutien, les états de source, la conséquence de l'interruption et le niveau d'exposition accepté pendant l'entretien. Le nom d'une technologie ou une valeur nominale ne remplace pas ces données. La sélection reste conditionnelle tant que la charge, la tension, l'environnement, la dérivation ou l'autorité d'exploitation demeurent inconnus.
Active Power présente les onduleurs à volant d'inertie comme des ponts d'énergie cinétique pouvant être coordonnés avec le démarrage d'une génératrice. [2]
Figure 1 : Décisions techniques.
Base de preuve
Eaton et Riello décrivent chacun les supercondensateurs comme un stockage de forte puissance et de courte durée dont l'application dépend du temps de pontage et du cyclage requis. [3] [4]
Les batteries couvrent des autonomies plus longues, mais la chimie, la puissance de décharge, la température, la surveillance, la compatibilité du chargeur et l'intervention d'urgence dépendent de la configuration. [1]
Les sources du fabricant définissent des capacités publiées pour des familles et des configurations précises. Elles sont utilisées pour leurs propres faits, pas comme valeurs génériques. Le dossier interne relie ces données à la mesure du site, à la sécurité, à la maintenabilité et aux essais d'acceptation. Toute affirmation qui dépend d'un modèle, d'un code ou d'une région est vérifiée de nouveau au moment du projet.
Figure 2 : Rôle des preuves.
Données de conception
Le relevé consigne la charge moyenne et de pointe, les watts et les VA, les pointes ou appels, la tension, les phases, les conducteurs, la mise à la terre, l'autonomie, la génératrice, la dérivation, la protection, la température, la ventilation, le chemin de livraison, les communications et la fenêtre de travaux. Chaque valeur reçoit un statut : observée, mesurée, documentée, déclarée, calculée ou non résolue.
Une donnée non résolue n'est pas convertie automatiquement en marge prudente. Certaines inconnues peuvent être portées comme hypothèses avec un responsable et une date de résolution. D'autres bloquent le projet parce qu'elles déterminent la sécurité, la puissance, la compatibilité de source, le stockage, la certification ou la possibilité d'entretien.
Figure 3 : Matrice de décision propre au sujet.
Comparaison des options
| Option | Avantage à vérifier | Risque principal | Preuve requise |
|---|---|---|---|
| Configuration de base | Processus connu | Hypothèses héritées | Données actuelles du site et du fabricant |
| Changement ciblé | Corrige une contrainte précise | Nouvelle limite de service | Essai de l'état concerné |
| Remplacement coordonné | Normalise les actifs | Travaux de remplacement plus étendus | Registre complet et plan de retour |
La comparaison utilise le même horizon pour l'achat, l'installation, la dérivation, le refroidissement, la mise en service, l'entretien, les consommables, les pièces, le soutien et le retrait. Une économie n'est publiée que lorsque le tarif, le profil de charge, le cyclage, les remplacements et l'incertitude sont indiqués.

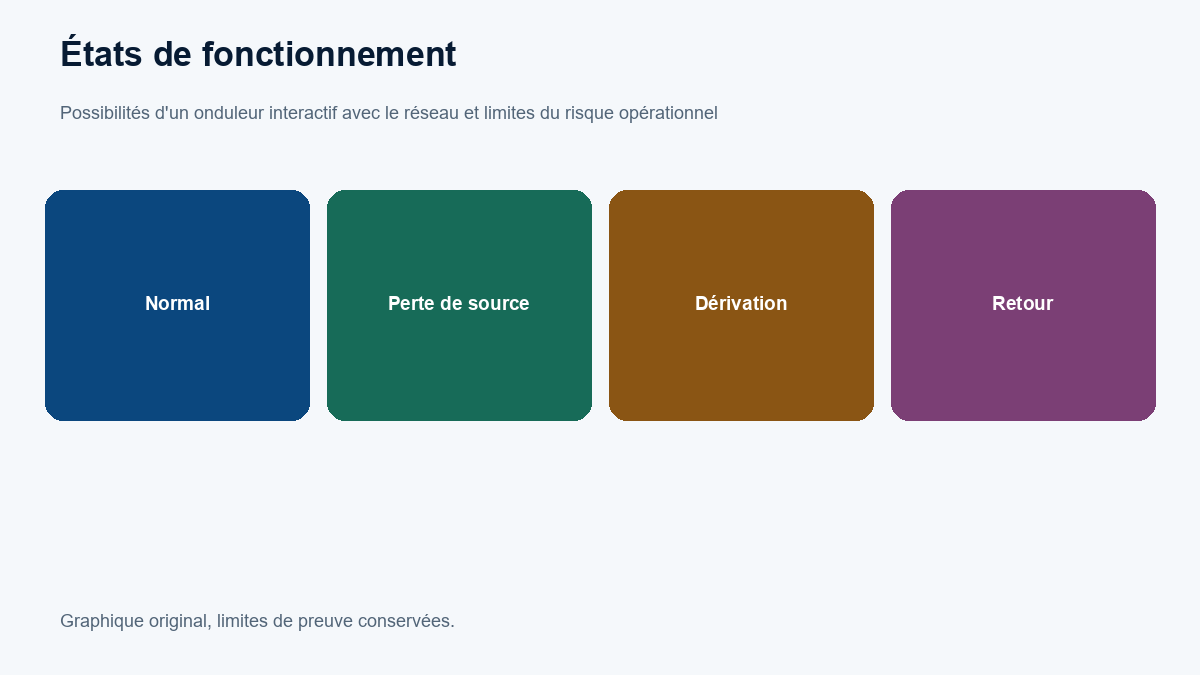

Figure 4 : États de fonctionnement.
États de fonctionnement et entretien
Le registre d'états couvre le fonctionnement normal, la perte de source, le soutien par stockage, la source de relève, la dérivation statique, la dérivation d'entretien, l'isolement et le retour. Il précise le chemin de charge, la qualité d'alimentation, la réserve, les sources encore sous tension, la durée permise, les alarmes, les points d'arrêt et le retour.
La publication ne donne aucune séquence de travaux sous tension. Les manoeuvres et l'isolement appartiennent à une méthode propre au site, exécutée par des personnes qualifiées selon le manuel exact, le programme de sécurité, les instruments, les communications, les points d'arrêt et la condition de retour approuvée.

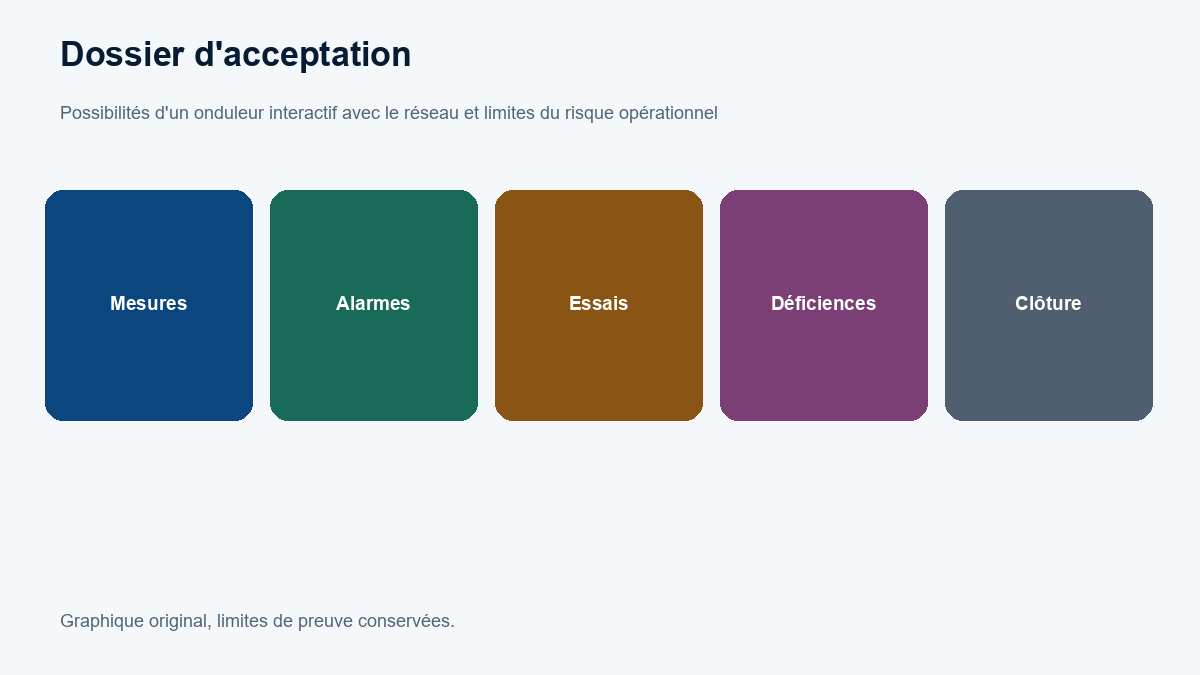

Figure 5 : Dossier d'acceptation.
Achat et mise en service
La commande lie le modèle, la tension, la puissance, le stockage, la dérivation, les accessoires, l'interface réseau, la certification, la garantie et le démarrage. Une substitution est vérifiée avec une source qui lui est propre. La mise en service mesure les valeurs, les alarmes, les transitions et l'état final selon des critères établis avant l'essai.
Pour planifier l'intervention, consulter le service d'onduleurs pour centres de données. Pour le contexte d'équipement, consulter les systèmes d'onduleurs.
Limites de mesure
Une fiche technique, une étude de cas et un essai d'autocontrôle répondent à des questions différentes. La fiche décrit une capacité publiée. L'étude de cas décrit un résultat attribué. L'autocontrôle confirme une fonction interne limitée. Aucun de ces éléments ne remplace un essai d'autonomie mesuré, un essai de transfert observé ou l'analyse des états non testés.
Dossier d'approbation
L'approbation conserve la base de conception, les sources, les calculs, les hypothèses, les dessins tels que construits, les réglages, les essais, les déficiences, les corrections, les responsables et la prochaine date de révision. Le projet est rouvert après une croissance de charge, un changement de source, de local, de micrologiciel, de batterie, de soutien ou d'objectif d'exploitation.
Registre de décision propre au sujet
Les quatre décisions qui gouvernent cette publication sont : durée de pontage requise, puissance de décharge de pointe, fréquence des cycles et récupération et acceptation par la génératrice et réserve. Elles forment un registre vérifiable plutôt qu'une simple liste de bonnes pratiques. Chaque ligne possède une donnée, une source, un responsable, une condition d'acceptation et une conséquence si la preuve manque.
| Décision | Preuve requise | Condition d'arrêt |
|---|---|---|
| Durée de pontage requise | Le temps de relève dont la charge a besoin en secondes, tiré du temps de démarrage et d'acceptation de la génératrice plus une marge, d'après les données de la génératrice et le schéma de transfert | Retenir la sélection tant que les secondes de pontage requises ne sont pas établies d'après le temps de démarrage de la génératrice, non présumées |
| Puissance de décharge de pointe | La puissance active de pointe en kW que le stockage doit fournir à la charge et au facteur de puissance les plus défavorables, avec la puissance de décharge nominale du stockage à la durée requise | Retenir si la puissance nominale du stockage à la durée requise est inférieure à la charge de pointe |
| Fréquence des cycles et récupération | Le nombre de cycles de décharge prévus par an, le temps de recharge ou de relance entre les événements, et la durée de vie en cycles nominale de la technologie à ce service (volant d'inertie, VRLA, supercondensateur) | Retenir si le temps de récupération dépasse l'intervalle entre les événements prévus, ou si la durée de vie en cycles n'est pas cotée pour ce service |
| Acceptation par la génératrice et réserve | La confirmation que la génératrice accepte l'entrée de l'onduleur (échelon de charge, harmoniques) et la marge de réserve conservée au-dessus de la charge critique | Ne pas finaliser sans preuve d'acceptation par la génératrice et une marge de réserve déclarée |
Le relevé du site consigne la charge, la source, le local, l'environnement, la dérivation, le chemin de livraison et les contraintes d'exploitation [5]. Les calculs et les hypothèses conservent leurs unités, leur état de charge et leur source [6]. Ce lien empêche une donnée de catalogue ou un résultat de cas de devenir, par défaut, la valeur d'une nouvelle installation.
Le registre d'états distingue le fonctionnement normal, la perte de source, le soutien par stockage, la dérivation statique, la dérivation d'entretien, l'isolement et le retour [7]. Il précise ce qui alimente la charge, la protection restante, les sources encore sous tension, la durée permise, les alarmes et le point où les travaux doivent s'arrêter.
La surveillance identifie la carte, le micrologiciel, les protocoles, le segment réseau, les comptes, les journaux et le responsable des alarmes [8]. La lecture seule demeure le point de départ. Une commande distante ou un arrêt automatisé exige un besoin approuvé, une carte des dépendances et une méthode de retour testée.
La mise en service établit les critères avant les essais, puis conserve les mesures, les événements, les déficiences, les corrections et l'état final [9]. Le contrat ou l'entente de service précise le délai de réponse, les exclusions, les pièces, la fenêtre d'entretien, le rapport et la prochaine décision de cycle de vie [10].
Sources
- GDF Technologies internal knowledge library, UPS Energy Storage Technology Selection. Local library: Energy Storage/Energy Storage & UPS/UPS Energy Storage Technology Selection.md
- Active Power, Operation and Performance of a Flywheel-Based UPS System. https://www.activepower.com/wp-content/uploads/2023/11/operation-and-performance-of-a-flywheel-based-uninterruptible-power-supply-ups-system_compressed.pdf
- Eaton, Eaton Type-10 UPS for Healthcare Facilities. https://www.eaton.com/content/dam/eaton/products/electronic-components/resources/technical/eaton-supercapacitor-type-10-ups-application-note.pdf
- Riello UPS, SuperCaps for Uninterruptible Power Supplies. https://www.riello-ups.com/uploads/file/388/3388/Riello_UPS_WhitePaper_SuperCaps_01-20_EN.pdf
- GDF Technologies internal knowledge library, UPS Site Survey and Requirements Capture. Local library: UPS Solutions & Quotes/UPS Site Survey and Requirements Capture.md
- GDF Technologies internal knowledge library, UPS Engineering Calculations and Independent Design Verification. Local library: UPS Solutions & Quotes/UPS Engineering Calculations and Independent Design Verification.md
- GDF Technologies internal knowledge library, UPS Maintenance MOP Safety Boundaries and Go-No-Go Criteria. Local library: UPS Maintenance/UPS Maintenance MOP Safety Boundaries and Go-No-Go Criteria.md
- GDF Technologies internal knowledge library, UPS Monitoring Cybersecurity and Network Integration. Local library: Monitoring, SNMP & Shutdown/UPS Monitoring Cybersecurity and Network Integration.md
- GDF Technologies internal knowledge library, UPS Commissioning and Acceptance Testing. Local library: Installation & Commissioning/UPS Commissioning and Acceptance Testing.md
- GDF Technologies internal knowledge library, UPS Service SLA Design and Coverage Scoping. Local library: Service Contracts & PM Agreements/UPS Service SLA Design and Coverage Scoping.md
